Plăcile de bază Mini-ITX sunt, de regulă, un joc al compromisurilor. Spațiul este limitat, numărul de sloturi este redus, iar producătorii trebuie să înghesuie alimentarea procesorului, stocarea, rețeaua, sunetul și toate conexiunile pe un PCB de numai 17 x 17 cm. MSI MPG B850I EDGE TI WIFI încearcă să reducă aceste compromisuri cât mai mult posibil.
Este o placă de bază Mini-ITX premium pentru platforma AMD AM5, gândită pentru sisteme compacte de gaming sau lucru, inclusiv configurații cu procesoare Ryzen 9 și plăci video performante. Vine cu chipset B850, slot PCI Express 5.0 pentru placa video, SSD PCIe 5.0, Wi-Fi 7, port LAN de 5Gbps, USB-C de 20Gbps și o soluție audio peste ceea ce găsim în mod normal pe plăcile compacte.
Nu este însă o versiune miniaturizată a unei plăci ATX. Avem un singur slot PCI Express, numai două sloturi pentru memorie, două sloturi M.2 și două porturi SATA. Acestea sunt limitări normale pentru formatul Mini-ITX și trebuie cunoscute înainte de achiziție.
Design Mini-ITX și construcție

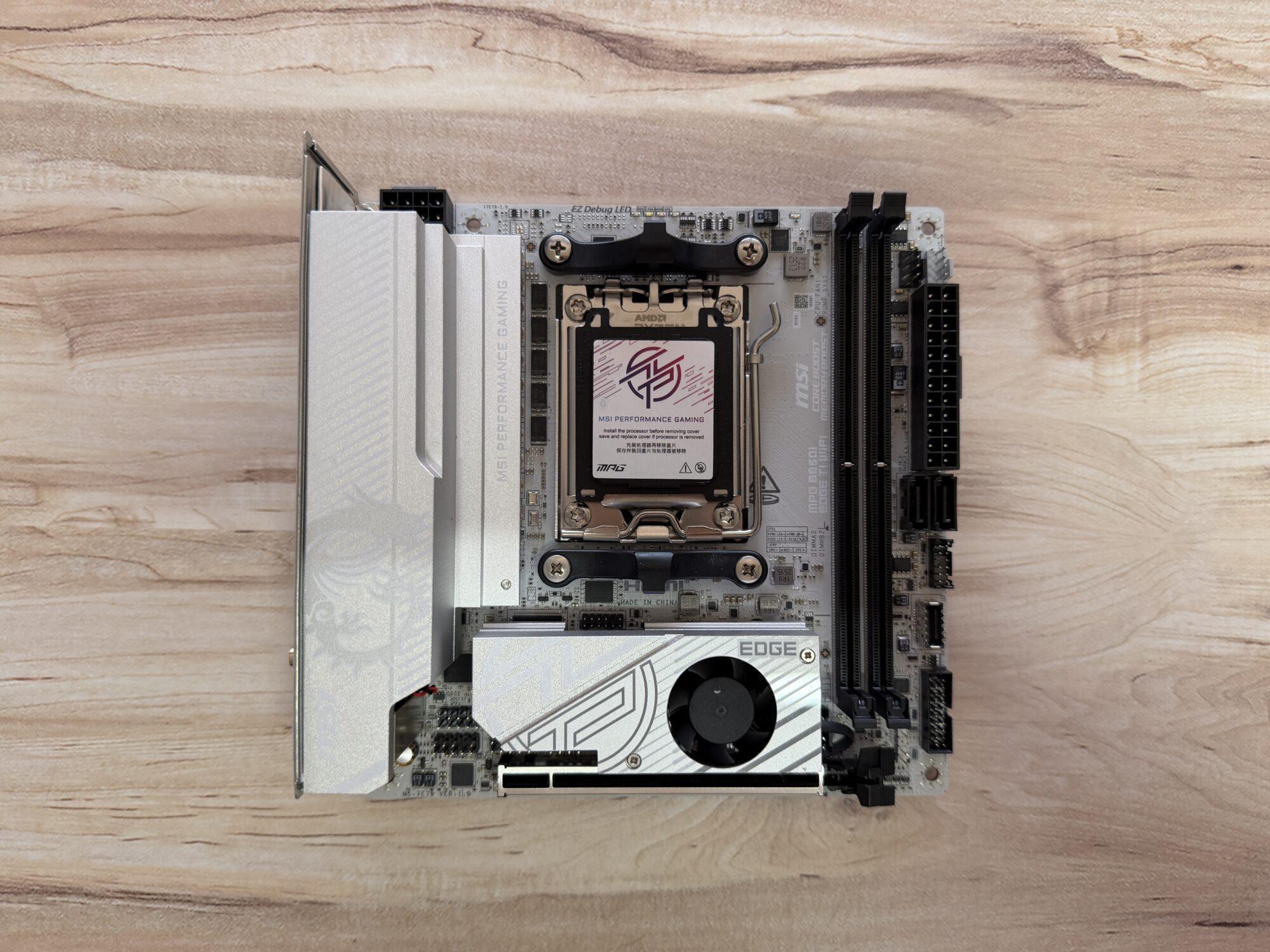

MSI MPG B850I EDGE TI WIFI folosește formatul Mini-ITX și măsoară 170 x 170 mm. Poate fi instalată în carcase foarte compacte, dar și într-o carcasă ATX normală, deși nu prea are sens să cumperi o placă atât de mică dacă nu urmărești realizarea unui sistem compact.
Designul este bazat pe o combinație de argintiu, alb și gri, potrivită în special pentru sistemele construite în jurul componentelor albe. Nu există o cantitate exagerată de iluminare integrată, iar utilizatorul poate adăuga propriile dispozitive ARGB prin conectorul de 5V disponibil pe placă.
PCB-ul are zece straturi, folosește materiale descrise de MSI ca fiind de nivel server, are un PCB cu mai multe straturi ce permite o rutare mai bună a semnalelor de mare viteză și ajută la stabilitatea memoriei DDR5, a slotului PCIe 5.0 și a SSD-ului PCIe 5.0.
Slotul principal PCI Express este întărit cu MSI Steel Armor și folosește puncte suplimentare de lipire. Este un aspect important într-un sistem compact, unde placa video poate fi montată direct în slot sau conectată printr-un riser și poate exercita o presiune considerabilă asupra acestuia.
Panoul I/O este montat din fabrică, deci nu mai există riscul să uiți tabla metalică în cutie sau să instalezi placa înaintea ei.
Chipset AMD B850 și procesoare compatibile
Placa folosește socket-ul AM5 și este compatibilă cu procesoarele desktop AMD Ryzen din seriile 7000, 8000 și 9000. Compatibilitatea cu viitoare procesoare AM5 va depinde de actualizările de BIOS oferite de MSI.
Chipsetul B850 permite overclocking pentru procesor și memorie, inclusiv utilizarea profilurilor AMD EXPO. Tot B850 oferă în mod obligatoriu conectivitate PCIe 5.0 pentru cel puțin un SSD NVMe, dar nu impune PCIe 5.0 pentru placa video. În cazul acestui model, MSI a ales să implementeze și slotul grafic la standard PCIe 5.0.
Există totuși o diferență importantă în funcție de procesorul instalat.
Cu un Ryzen din seria 7000 sau 9000, slotul pentru placa video funcționează PCIe 5.0 x16. Cu anumite procesoare Ryzen 8000, acesta poate coborî la PCIe 4.0 x8 sau chiar PCIe 4.0 x4. Nu placa de bază produce această limitare, ci numărul de magistrale PCIe oferite de procesor.
Mai exact, procesoarele Ryzen 8700, 8600 și 8400 pot limita slotul la PCIe 4.0 x8, iar modelele Ryzen 8500 și 8300 îl pot limita la PCIe 4.0 x4. Pentru un sistem de gaming cu placă video dedicată, un Ryzen 7000 sau 9000 reprezintă combinația care permite folosirea integrală a slotului x16.
Placa oferă și o ieșire HDMI 2.1 cu FRL, capabilă teoretic de rezoluții de până la 8K la 60Hz. Ieșirea funcționează numai dacă procesorul instalat dispune de grafică integrată. Nu există DisplayPort.
Alimentare 8+2+1 faze și etaje de 90A
Pentru alimentarea procesorului, MSI folosește o configurație directă 8+2+1. Cele opt faze principale pentru nucleele procesorului utilizează Smart Power Stages de 90A, celelalte două faze sunt alocate componentei SoC, iar o fază deservește circuitele auxiliare.
Este o configurație puternică pentru o placă Mini-ITX și nu sugerează că modelul ar fi destinat exclusiv procesoarelor de 65W. MSI îl poziționează inclusiv pentru procesoare Ryzen de top, dar într-un sistem compact trebuie acordată atenție și fluxului de aer din carcasă. O alimentare solidă nu poate compensa o carcasă închisă și o răcire insuficientă.
Alimentarea plăcii se realizează prin conectorul ATX standard cu 24 de pini și printr-un singur conector EPS de 8 pini pentru procesor.
Conectorii folosesc pini solizi, cu o suprafață de contact mai mare și o impedanță redusă. Placa include protecții la supracurent pentru procesor, memorie și porturile USB, protecții la supratensiuni tranzitorii și o structură de împământare gândită să reducă interferențele electromagnetice generate de etajele de alimentare.
Răcirea plăcii de bază
Etajul de alimentare este acoperit de un radiator extins, iar MSI folosește paduri termice de 7W/mK pentru MOSFET-uri și paduri suplimentare de 5W/mK pentru bobine. În partea din spate există și o placă metalică pentru distribuirea căldurii.
Ansamblul de răcire include un radiator activ Frozr, prevăzut cu un ventilator de dimensiuni reduse și rulmenți dubli. Așadar, placa de bază nu este complet pasivă. Este un detaliu care poate conta pentru utilizatorii care urmăresc realizarea unui sistem fără niciun ventilator mic.
Pentru SSD-ul principal există M.2 Shield Frozr, care transferă căldura de la unitate spre ansamblul de răcire al plăcii. SSD-urile care vin cu radiatoare proprii voluminoase pot fi incompatibile cu acest sistem și trebuie montate fără radiatorul lor original, folosind soluția MSI.
Sunt disponibile trei conexiuni pentru răcire: un header pentru ventilatorul procesorului, unul pentru ventilatorul sistemului și un header combinat care poate controla fie un ventilator, fie pompa unei răciri cu lichid.
Placa detectează automat ventilatoarele PWM și DC. Curbele pot fi configurate din BIOS sau din MSI Center, iar Cooling Wizard permite salvarea mai multor profiluri. Frozr AI Cooling poate urmări temperaturile procesorului și plăcii video și poate modifica automat turația ventilatoarelor sistemului.
Două sloturi DDR5 și maximum 128GB
Fiind o placă Mini-ITX, avem două sloturi DDR5. Capacitatea maximă este de 128GB, prin folosirea a două module de 64GB. Memoria funcționează în dual-channel și sunt acceptate module DDR5.
Prezența a numai două sloturi nu este neapărat un dezavantaj atunci când urmărești frecvențe mari. Traseele electrice sunt mai scurte și mai simple decât pe o placă cu patru sloturi, ceea ce poate ajuta controlerul de memorie la frecvențe ridicate.
MSI menționează în tabelul general frecvențe de până la DDR5-10000 prin overclocking, dar în informațiile detaliate pentru procesoarele Ryzen 9000 sunt indicate valori de până la 8200+ MT/s pentru module single-rank și 8000+ MT/s pentru module dual-rank. Frecvența finală depinde de procesor, controlerul său de memorie, kitul DDR5, versiunea de BIOS și setările folosite. O valoare menționată în specificații nu reprezintă o garanție că orice procesor și orice kit vor funcționa la acea frecvență.
Sunt suportate profilurile AMD EXPO, iar BIOS-ul include MSI Memory Boost, High-Efficiency Mode și Memory Try It. High-Efficiency Mode aplică seturi diferite de timing-uri pentru a crește lățimea de bandă și a reduce latențele.
Funcția Latency Killer poate fi activată împreună cu EXPO și celelalte opțiuni de optimizare. MSI susține o reducere a latenței memoriei de până la 12%, dar rezultatul depinde de configurație și necesită un BIOS bazat pe AGESA 1.2.0.2b sau mai nou.
Placa acceptă și module CUDIMM, însă clock driver-ul integrat în astfel de memorii funcționează doar în bypass. Compatibilitatea și frecvența de pornire diferă în funcție de procesor și BIOS.
Slot PCIe 5.0 pentru placa video
Există un singur slot PCIe x16, conectat direct la procesor. Cu Ryzen 7000 și 9000 funcționează la PCIe 5.0 x16, ceea ce înseamnă o lățime de bandă teoretică bidirecțională foarte mare.
Pentru plăcile video actuale, PCIe 5.0 nu produce automat performanțe mai bune decât PCIe 4.0 x16, dar oferă compatibilitate cu viitoare generații și elimină orice discuție despre limitarea interfeței.
Slotul folosește montare SMT pentru reducerea interferențelor și Steel Armor pentru rezistență mecanică. Este singurul slot de extensie al plăcii, deci nu vei putea instala separat o placă de sunet, o placă de captură sau un controler suplimentar, decât prin soluții externe ori adaptoare speciale.
Două SSD-uri M.2 și două porturi SATA
MSI MPG B850I EDGE TI WIFI poate găzdui două SSD-uri M.2 2280.
Primul slot M.2 este conectat direct la procesor și poate funcționa PCIe 5.0 x4 cu procesoarele Ryzen 7000 și 9000. Lățimea de bandă teoretică este de până la 128Gbps. Cu procesoarele Ryzen 8000, același slot este limitat la PCIe 4.0 x4.
Al doilea slot se află pe partea inferioară a plăcii și este conectat la chipsetul B850. Acesta funcționează PCIe 4.0 x4, cu o lățime de bandă teoretică de până la 64Gbps.
Ambele sloturi acceptă exclusiv unități PCIe NVMe în format 2280. Pentru configurații RAID sunt disponibile RAID 0 și RAID 1 atât pentru SSD-urile NVMe, cât și pentru unitățile conectate prin SATA.
Pe lângă cele două sloturi M.2, placa oferă două porturi SATA 6Gbps. Sunt suficiente pentru un SSD SATA și un hard disk de capacitate mare, dar cei care au multe unități de stocare trebuie să țină cont de această limitare.
Rețea de 5Gbps și Wi-Fi 7
Conectivitatea de rețea este unul dintre punctele importante ale plăcii. Pentru conexiunea prin cablu este folosit un controler Realtek RTL8126, capabil de 5Gbps. Este de două ori mai rapid decât o conexiune de 2,5Gbps și de cinci ori mai rapid decât Gigabit Ethernet, cu condiția să existe un router, switch sau NAS compatibil.
Pentru conexiuni wireless avem Wi-Fi 7, cu suport pentru benzile de 2,4GHz, 5GHz și 6GHz. Modulul acceptă canale de până la 320MHz, MU-MIMO, 4K-QAM și Multi-Link Operation. Viteza teoretică maximă indicată de MSI este de 5,8Gbps.
Multi-Link Operation permite folosirea simultană sau dinamică a mai multor benzi wireless, reducând latența și îmbunătățind stabilitatea atunci când există un router Wi-Fi 7 compatibil.
Bluetooth 5.4 este integrat în același modul wireless. În cutie se află o antenă externă MSI EZ Antenna, cu sistem de conectare rapidă și suport magnetic. Antena trebuie amplasată cât mai sus și cât mai departe de spatele metalic al carcasei pentru un semnal bun.
MSI Center include și AI LAN Manager, care poate identifica aplicațiile sensibile la latență, poate prioritiza traficul jocurilor și permite limitarea sau repartizarea lățimii de bandă pentru fiecare aplicație.
Porturile USB și panoul din spate
Pe panoul din spate se află șase porturi USB. Două dintre ele sunt USB Type-A de 5Gbps, trei sunt USB Type-A de 10Gbps, iar ultimul este USB Type-C de 20Gbps. Unul dintre porturile Type-A de 10Gbps este desemnat și pentru funcția Flash BIOS.
Pentru panoul frontal al carcasei există un header USB-C de 10Gbps, un header care oferă două porturi USB Type-A de 5Gbps și un header pentru două porturi USB 2.0.
Numărul de porturi este rezonabil pentru o placă Mini-ITX, dar nu foarte mare. Utilizatorii cu multe periferice, dispozitive de captură, interfețe audio și unități externe ar putea avea nevoie de un hub.
Placa nu oferă USB4 sau Thunderbolt. Chipsetul B850 permite implementarea opțională a USB4, dar MSI nu a inclus un controler USB4 pe acest model. Cel mai rapid port extern rămâne USB-C de 20Gbps.
Pe panoul din spate mai găsim ieșirea HDMI 2.1, portul RJ45 de 5Gbps, cei doi conectori pentru antena Wi-Fi, butonul Clear CMOS, butonul Flash BIOS, două mufe audio analogice și ieșirea optică S/PDIF.
Audio Boost 5 cu Realtek ALC4080
Soluția audio este bazată pe codecul Realtek ALC4080. Spre deosebire de codecurile clasice conectate intern prin interfața HD Audio, ALC4080 comunică prin USB și permite redare la maximum 32-bit și 384kHz prin ieșirea audio frontală.
MSI denumește implementarea Audio Boost 5. Sunt folosiți condensatori audio dedicați, un amplificator pentru căști, trasee izolate pentru semnal și protecție împotriva zgomotelor produse la conectarea sau deconectarea dispozitivelor.
Sunt suportate sisteme audio cu până la 7.1 canale, dar pe panoul din spate există numai două mufe analogice: line-out și microfon. Este o soluție audio bună pentru o placă Mini-ITX, însă utilizatorii care vor multe ieșiri analogice separate trebuie să cunoască această particularitate.
Flash BIOS fără procesor sau memorie
Butonul Flash BIOS permite actualizarea BIOS-ului chiar dacă procesorul și memoria nu sunt instalate. Este necesară doar conectarea sursei la mufele ATX de 24 de pini și EPS de 8 pini.
Fișierul de BIOS trebuie redenumit MSI.ROM, copiat pe un stick USB și introdus în portul special marcat de pe panoul din spate. După apăsarea butonului, LED-ul începe să clipească și se stinge când actualizarea este finalizată.
Această funcție poate salva situația în cazul unui BIOS incompatibil cu un procesor nou sau al unei actualizări eșuate. Tot pe panoul din spate se află butonul Clear CMOS, care readuce rapid BIOS-ul la setările implicite.
Pentru cine este potrivită
MSI MPG B850I EDGE TI WIFI este destinată utilizatorilor care vor să construiască un sistem AM5 compact fără să renunțe la o placă video performantă, la un Ryzen de top, la SSD PCIe 5.0 sau la o rețea rapidă.
Se potrivește foarte bine într-un sistem Small Form Factor cu un singur GPU, două SSD-uri NVMe și maximum două unități SATA. Rețeaua de 5Gbps, Wi-Fi 7 și sunetul ALC4080 o fac potrivită și pentru un workstation compact sau un sistem conectat la un NAS rapid.
Nu este alegerea potrivită pentru cine are nevoie de mai multe plăci de extensie, trei sau patru SSD-uri M.2, multe hard disk-uri, USB4, DisplayPort ori un număr foarte mare de porturi USB. De asemenea, utilizatorii care urmăresc un sistem complet pasiv trebuie să țină cont de ventilatorul integrat în ansamblul Frozr.
Concluzie
MSI MPG B850I EDGE TI WIFI este o placă de bază Mini-ITX scumpă, dar foarte bine echipată. Nu încearcă să fie cea mai accesibilă cale către platforma AM5, ci o fundație premium pentru un calculator mic și puternic.
Primești alimentare 8+2+1 cu etaje de 90A, PCB cu zece straturi, DDR5, PCIe 5.0 pentru placa video, un SSD PCIe 5.0 și unul PCIe 4.0, LAN de 5Gbps, Wi-Fi 7, Bluetooth 5.4, USB-C de 20Gbps și audio Realtek ALC4080. La acestea se adaugă funcțiile Flash BIOS, Clear CMOS, LED-urile de diagnosticare și accesoriile care simplifică asamblarea.
Compromisurile sunt cele specifice formatului: două sloturi de memorie, două M.2, două SATA, un singur PCIe x16 și numai șase porturi USB în spate. Lipsesc USB4 și DisplayPort, iar sunetul analogic multicanal necesită folosirea panoului frontal.
Pentru un sistem Mini-ITX AM5 construit în jurul unui Ryzen 7000 sau 9000 și al unei plăci video puternice, MSI MPG B850I EDGE TI WIFI oferă aproape toate tehnologiile importante ale unei plăci ATX premium, dar într-un PCB de 17 x 17 cm.
